Guia de Instalação: Cordão de vedação GORE^®

1. Selecione o tamanho

Para flanges com a face plana, elevada e bocas de visita:
Meça a largura da superfície a ser vedada e consulte a tabela abaixo para selecionar a largura nominal do cordão de vedação GORE.

Para flanges com lingueta e com fenda:

Selecione a largura nominal do cordão de vedação GORE® que seja igual ou menor do que a largura da fenda.

ATENÇÃO: Faça uma estimativa do torque de engenharia a fim de confirmar se a vedação pode atingir estresse maior do que 17 MPa (2.500 psi).

2. Determine um valor de torque

• O estresse mínimo típico para valores de vedação para o cordão de vedação GORE são:
  • Fator-y = 17 MPa (2.500 psi)
  • Qmin L0,1 = 21 MPa (3045 psi)

Há dois métodos para calcular a força necessária.

Método 1: Fator da largura comprimida

A área da vedação pode ser calculada multiplicando-se o comprimento pela largura nominal de 1,5 do cordão de vedação utilizado em sua aplicação. 1,5 é um fator conservador. Se você deseja avaliar sua aplicação com detalhes mais precisos, use a tabela para selecionar o fator de largura comprimida do Método de Força de Linha descrito abaixo.

F = σ_vedação · Factor · W_nominal · L_vedação

onde,

F = Força total
σ_vedação = Estresse de vedação a ser aplicado
Fator = Fator de largura comprimida
W_nominal = Largura nominal
L_vedação = Comprimento do cordão de vedação

Método 2: Força de linha

A Gore conduziu testes e utilizou técnicas analíticas para determinar a quantidade de força necessária para comprimir um comprimento de unidade do cordão de vedação. Essa força para comprimir um comprimento de unidade é chamada Força de linha. A força de linha é independente da largura da vedação comprimida.

F = F_linha · L_vedação

onde,
F = Força total
F_linha = Força de linha no estresse de vedação desejado para uma Largura nominal
L_vedação = Comprimento do cordão de vedação

Realize um cálculo de engenharia para determinar o valor de torque para sua aplicação específica. A orientação da indústria está disponível, por exemplo em ASME PCC-1 Guidelines for Pressure Boundary Bolted Flange Joint Assembly, e EN 1591-1 Flanges and their Joints - Design Rules for Gasketed Circular Flange Connections - Part 1: Calculation.

3. Instale o cordão de vedação

A. Prepare o flange

• Abra os flanges em pelo menos 15 cm (6").
• Limpe completamente a superfície para garantir adesão otimizada. Remova todo o óleo, grafite e outros resíduos.

B. Aplique o cordão de vedação

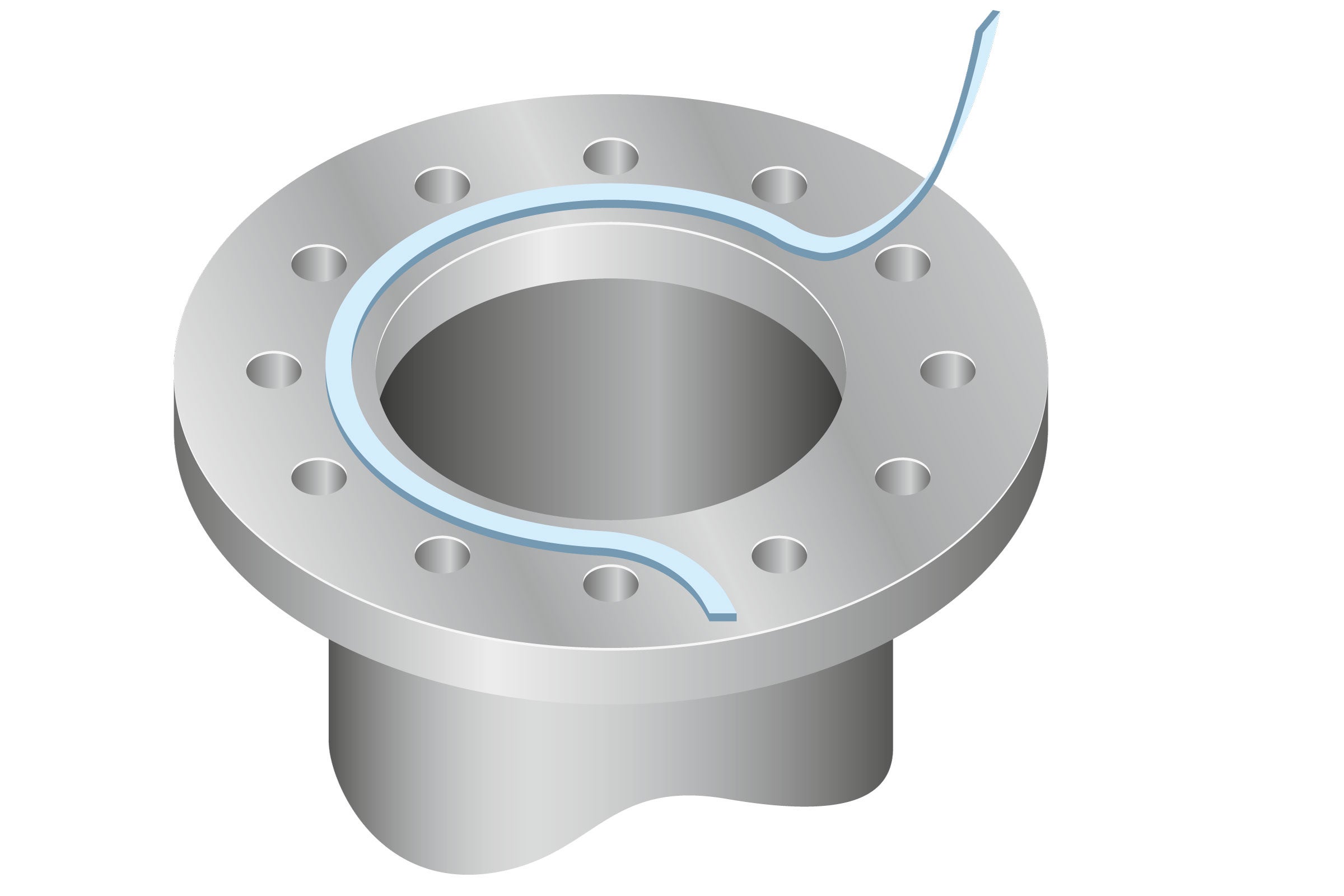

Remova a proteção posterior, um pouco de cada vez, a fim de evitar que a faixa adesiva fique suja. Posicione a ponta do cordão de vedação em torno do furo do parafuso inicial.

ATENÇÃO: Em temperaturas frias, aqueça o cordão de vedação antes da instalação, a fim de tornar o adesivo mais grudento.

C. Conclua a vedação do cordão de vedação

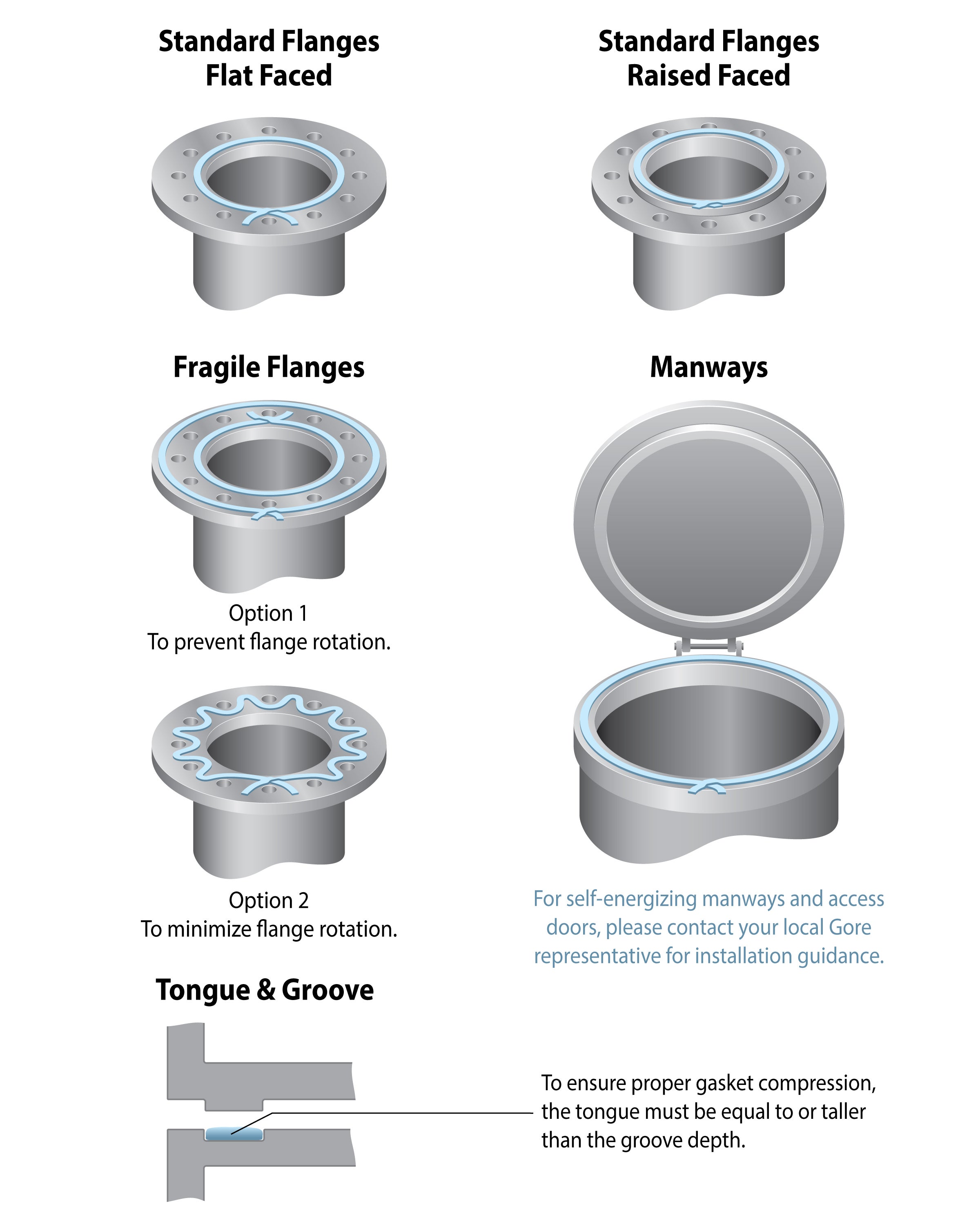

Conclua a vedação sobrepondo ambas as pontas no furo do parafuso inicial e cortando o material em excesso. Veja as ilustrações.

ATENÇÃO: Em algumas aplicações de cordão de vedação, a técnica de sobreposição de corte de desbaste deve ser usada, pois a flange não pode resistir a força o suficiente para comprimir a espessura dupla do material de vedação em uma junta sobreposta. Esse é possivelmente o caso ao usar um cordão de vedação com uma largura nominal >17 mm (5/8"), exceto quando instalado em flanges metálicos ASME ou JIS. Se estiver em dúvida, a técnica de corte de desbaste pode sempre ser usada como uma alternativa à técnica de sobreposição.

Técnica de corte de desbaste - Um método alternativo para concluir a vedação do cordão de vedação

a. Corte de desbaste inicial

Desenrole aproximadamente 0,5 m (1,5 pé) do cordão de vedação GORE Joint Sealant.

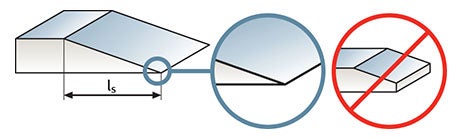

Corte a extremidade com uma faca afiada em uma superfície limpa e firme, usando a técnica de desbaste.

Em geral, o comprimento do corte de desbaste deverá ser de aproximadamente 25 mm (1").

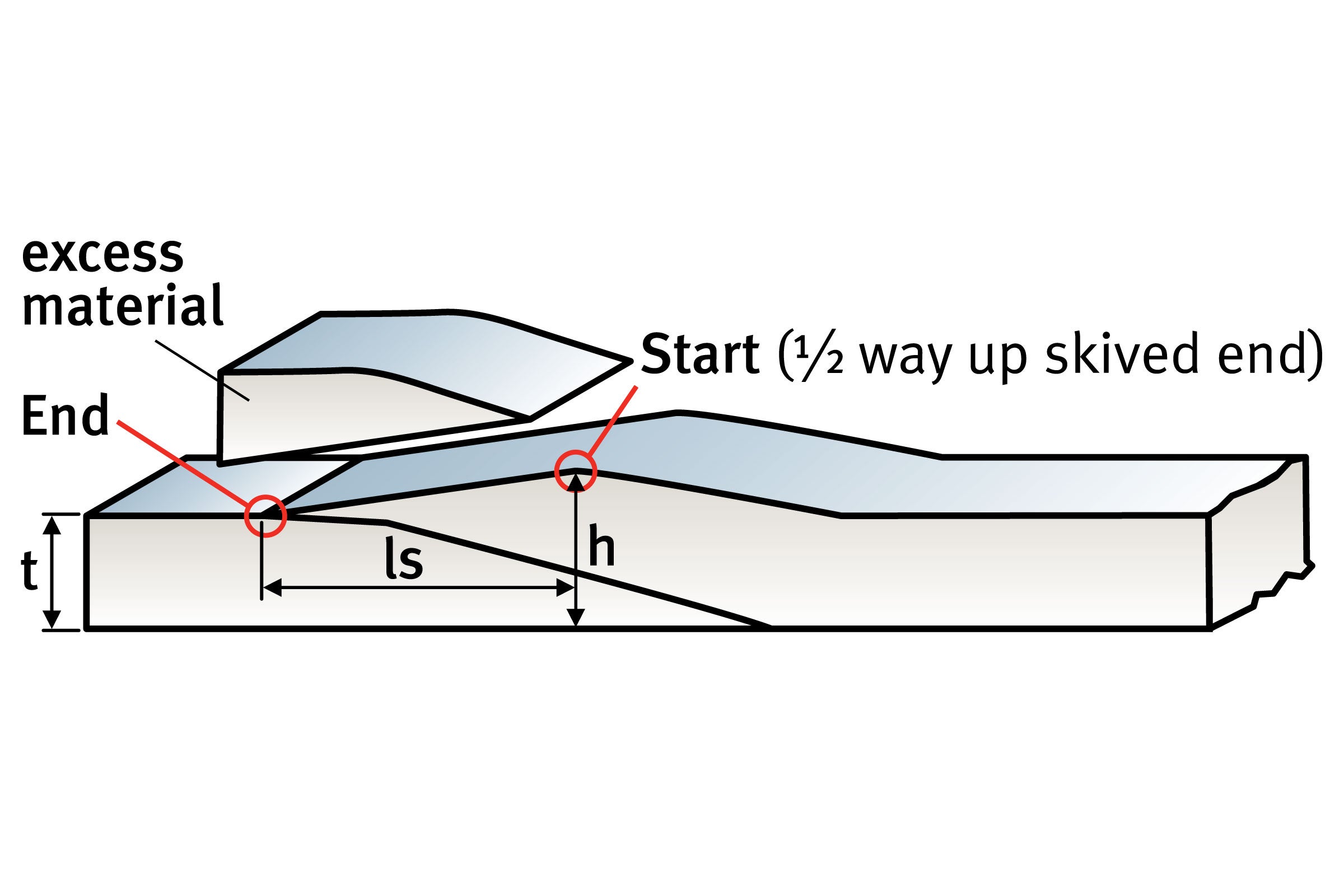

b. Corte de desbaste de fechamento

• Conclua a vedação, colocando o cordão de vedação em cima da ponta desbastada, passando ≈14 mm (1/2").
• Para preparar o segundo e último corte de desbaste, identifique e marque as extremidades iniciais e finais.
• Corte fora o material de vedação em um ângulo. Isso deixará uma área de ≈ 120% (h) da espessura inicial da vedação.

4. Analise e siga as práticas de montagem padrão de flanges com parafusos

Os produtos de vedação GORE não necessitam de práticas de montagem especiais. No entanto, utilizar as melhores práticas da indústria é sempre recomendado ao montar uma junta de flange com parafusos. Tais práticas foram desenvolvidas pela ASME, pela European Sealing Association (ESA), pela Fluid Sealing Association (FSA) e pela Association of German Engineers (VDI) .

• ESA/FSA Gasket Installation Procedures Assuring Joint Integrity and Maximum Safety
• ASME PCC-1 Guidelines for Pressure Boundary Bolted Flange Joint Assembly
• VDI 2200 - Tight flange connections: Selection, calculation, design and assembly of bolted flange connections
• A ASME também oferece treinamentos sobre a montagem de juntas de flange com parafusos
• Várias organizações também oferecem conteúdo de treinamento específico para EN 1591-4, para a montagem de juntas de flange com parafusos
